В школе, в которой учится мой сын Иван, на уроках «Технология» (они же олдскульные «Труды») раз в год дети делают творческий проект. От которого родителям отвертеться не получается и по мере сил и необходимости в нем приходится участвовать (но справедливости ради - мое участие было минимально возможным).
В 6м классе объектом проектирования стала корабельная пушка XIX века.

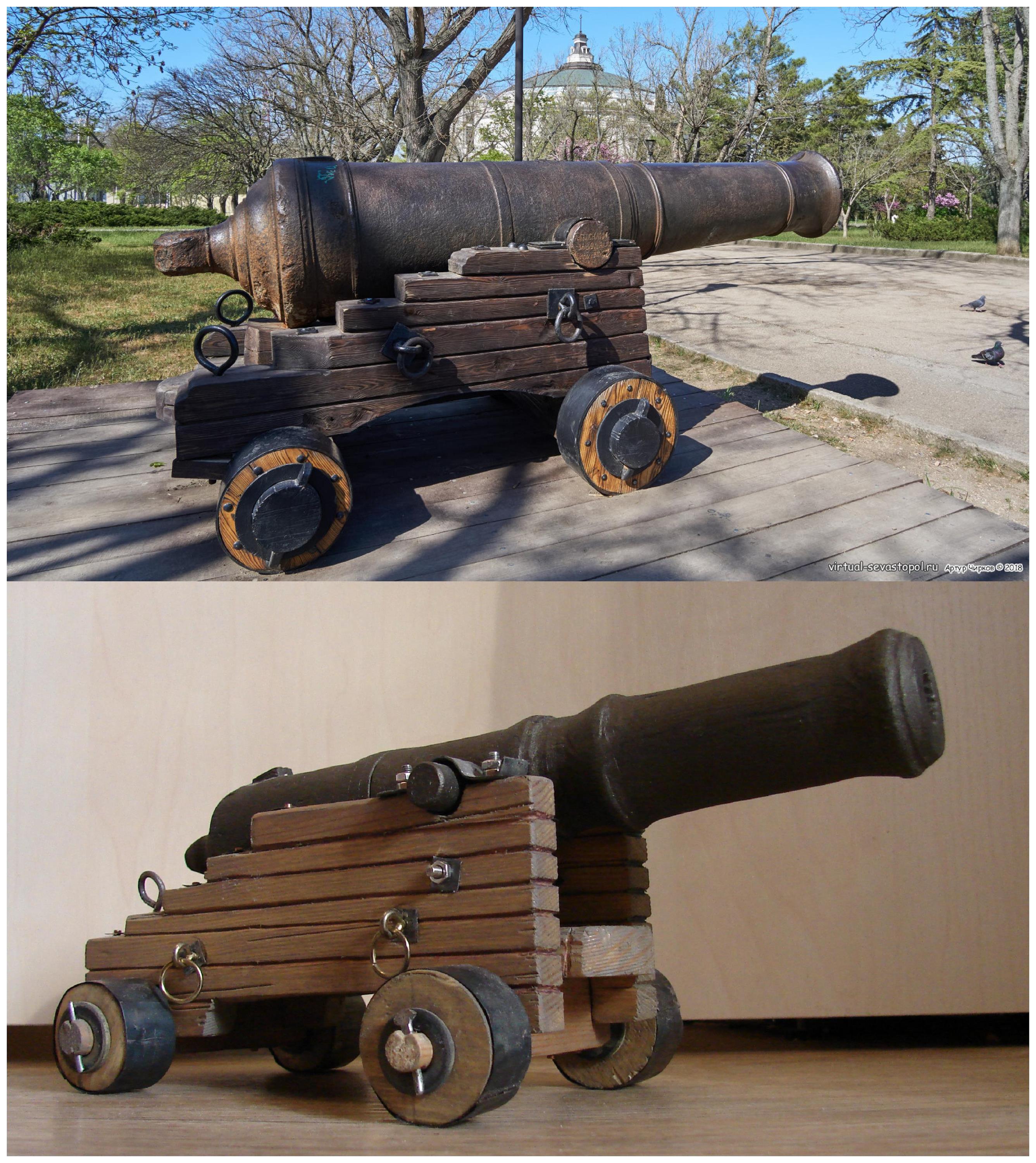

Сначала на просторах тырнета был найден чертеж, но потом от него решили отказаться и доделывать, ориентируясь на фотографиях пушек с Исторического бульвара и Малахова кургана. Поэтому о какой-то копийной точности говорить не приходится: я художник – я так вижу.

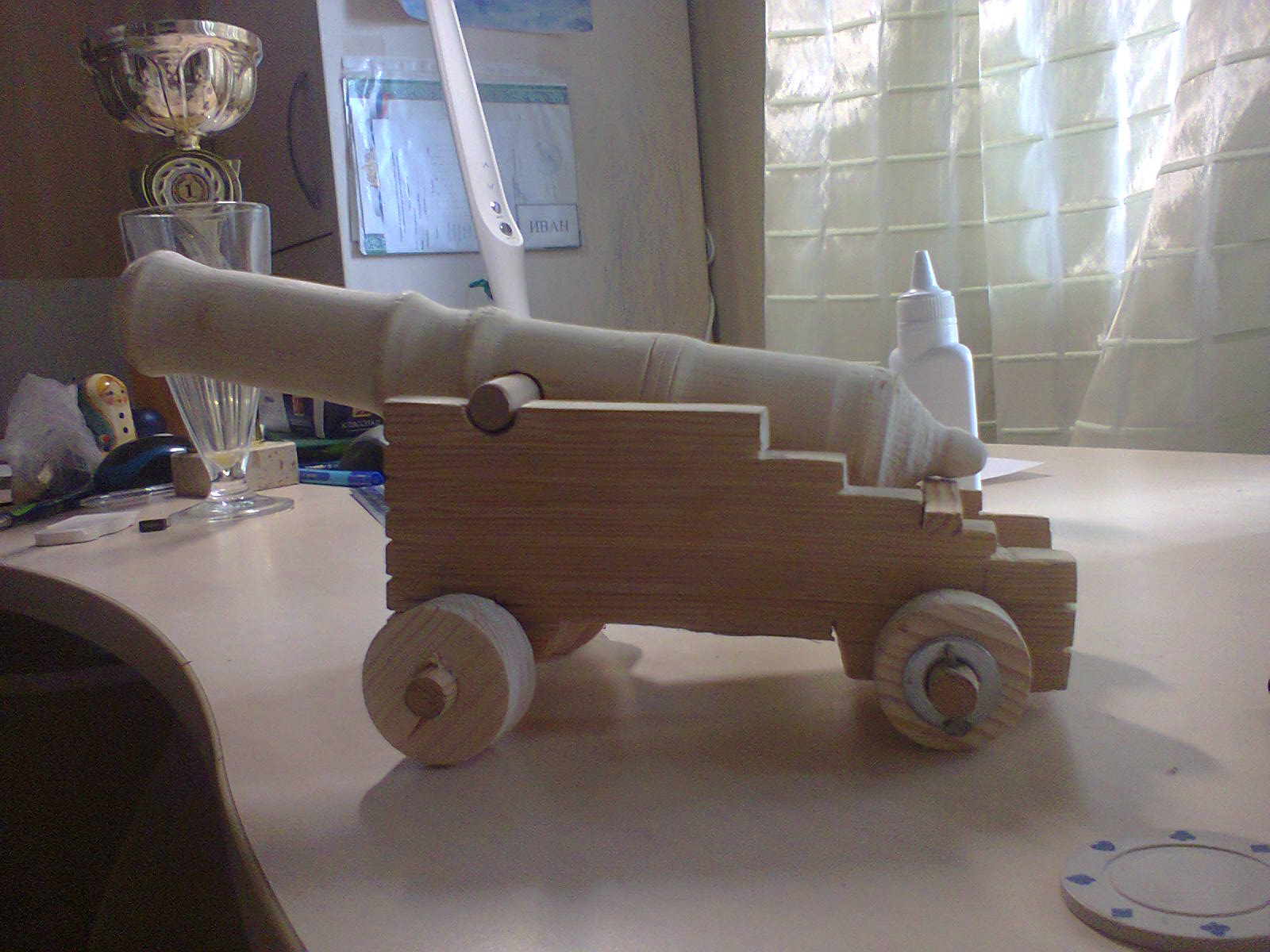

Основной материал сосна.

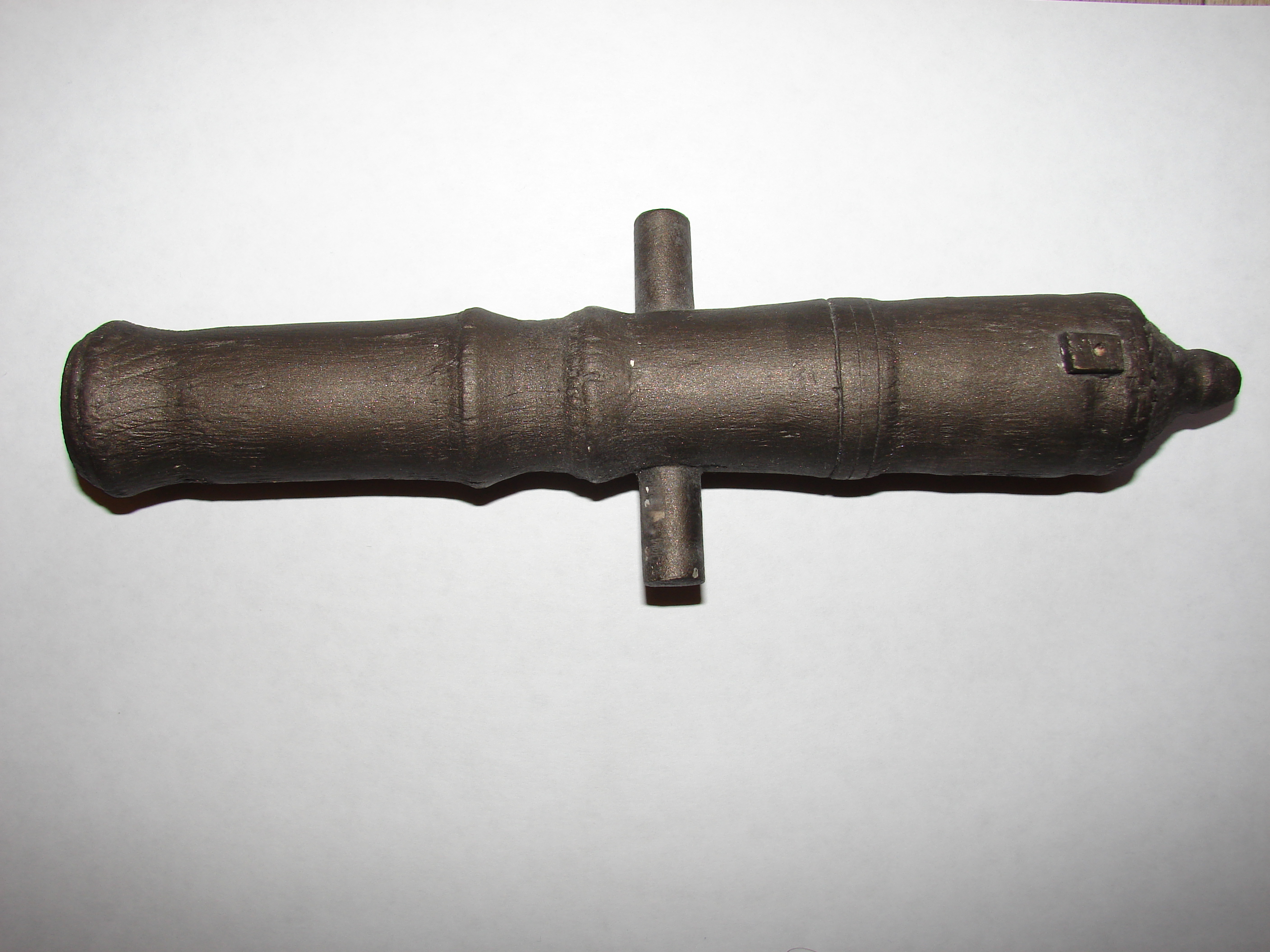

Ствол был выточен на токарном станке. (В мои школьные годы нам станки только показывали).

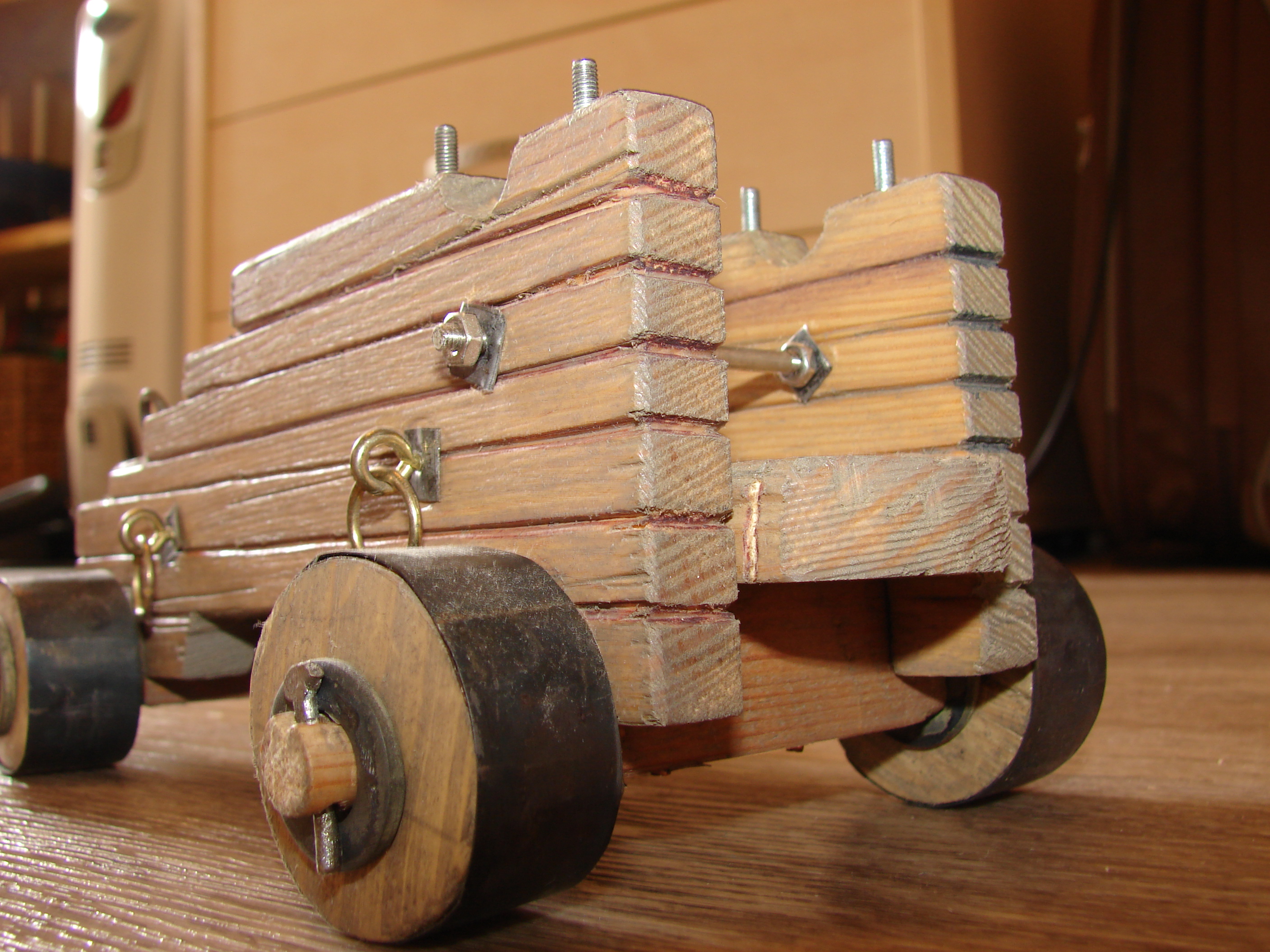

Лафет, оси – выпиливались лобзиком и естественно обрабатывались напильником (чтоб самолет не получился, который мы делали в 5м классе). Для придания сходства с наборной конструкцией были сделаны пропилы имитирующие стыки между брусьями.

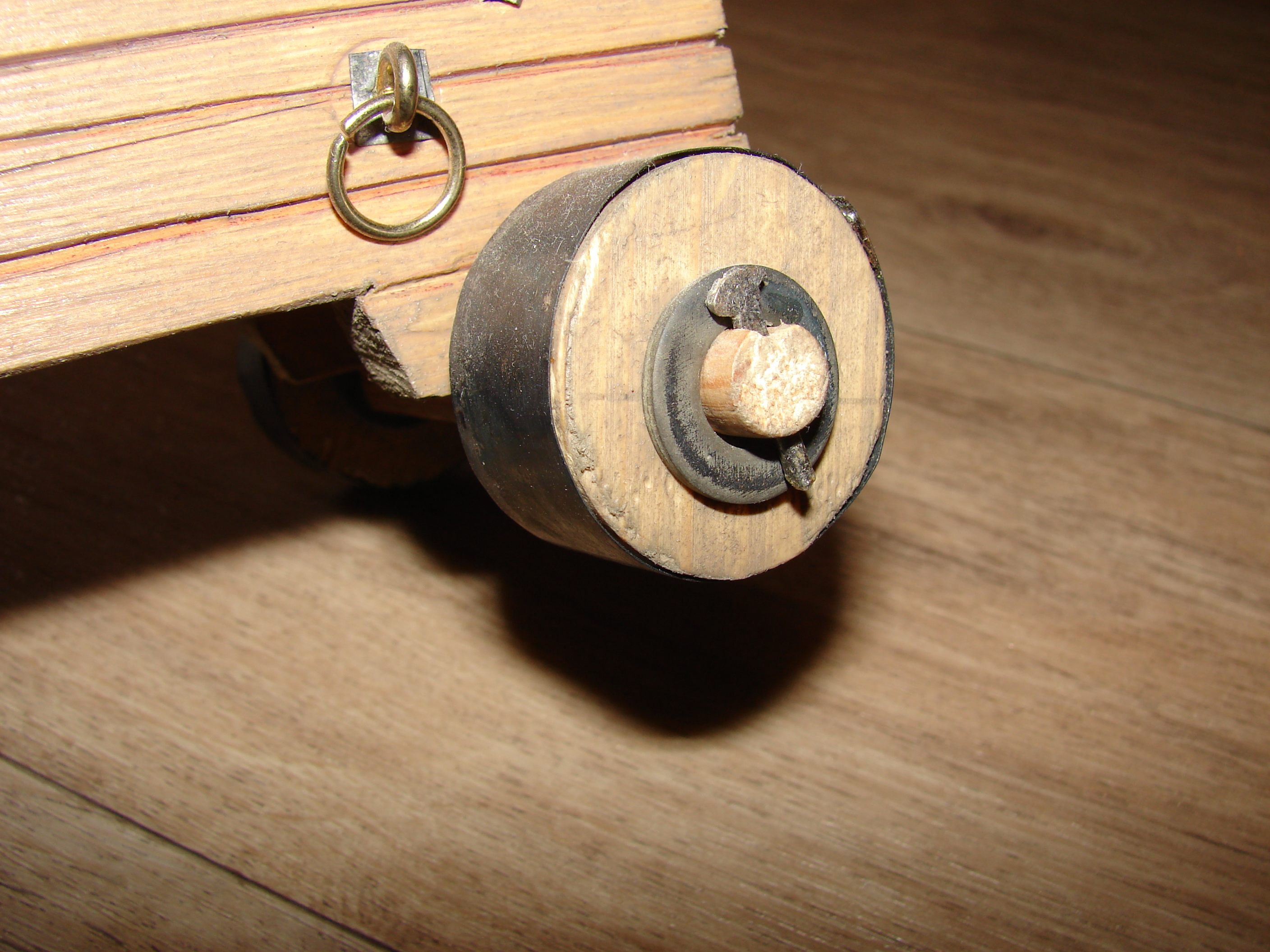

Колеса – отход от сверления кольцевым сверлом. Потом их обпаяли жестью от консервных банок. Для закрепления сделали клинья из расплющенных гвоздей.

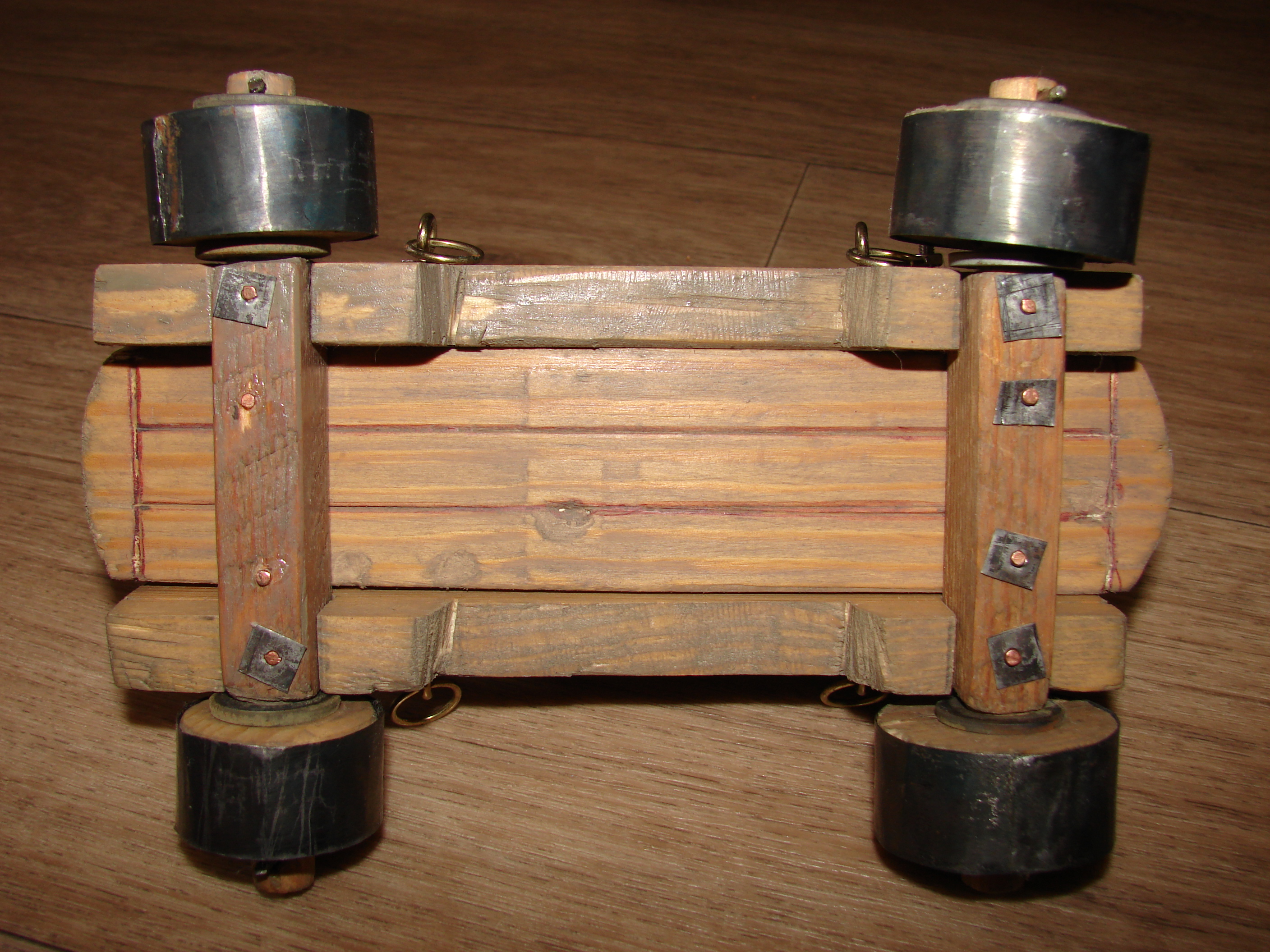

Из жести также были нарезаны квадратные шайбы для имитации элементов крепления.
Кое-что, (гаечки, колечки, болтики для шпилек, шайбочки) было прикуплено для упрощения процесса. Стягивающая шпилька была изготовлена из стержня электрода – и Иван нарезал резьбу на ней плашкой.
Деревянные части были выкрашены под дуб морилкой, ствол выкрашен «под сталь» акриловой краской, жесть обжигалась на газовой плите для придания черного цвета. Ради ядер пострадал один упорный подшипник.

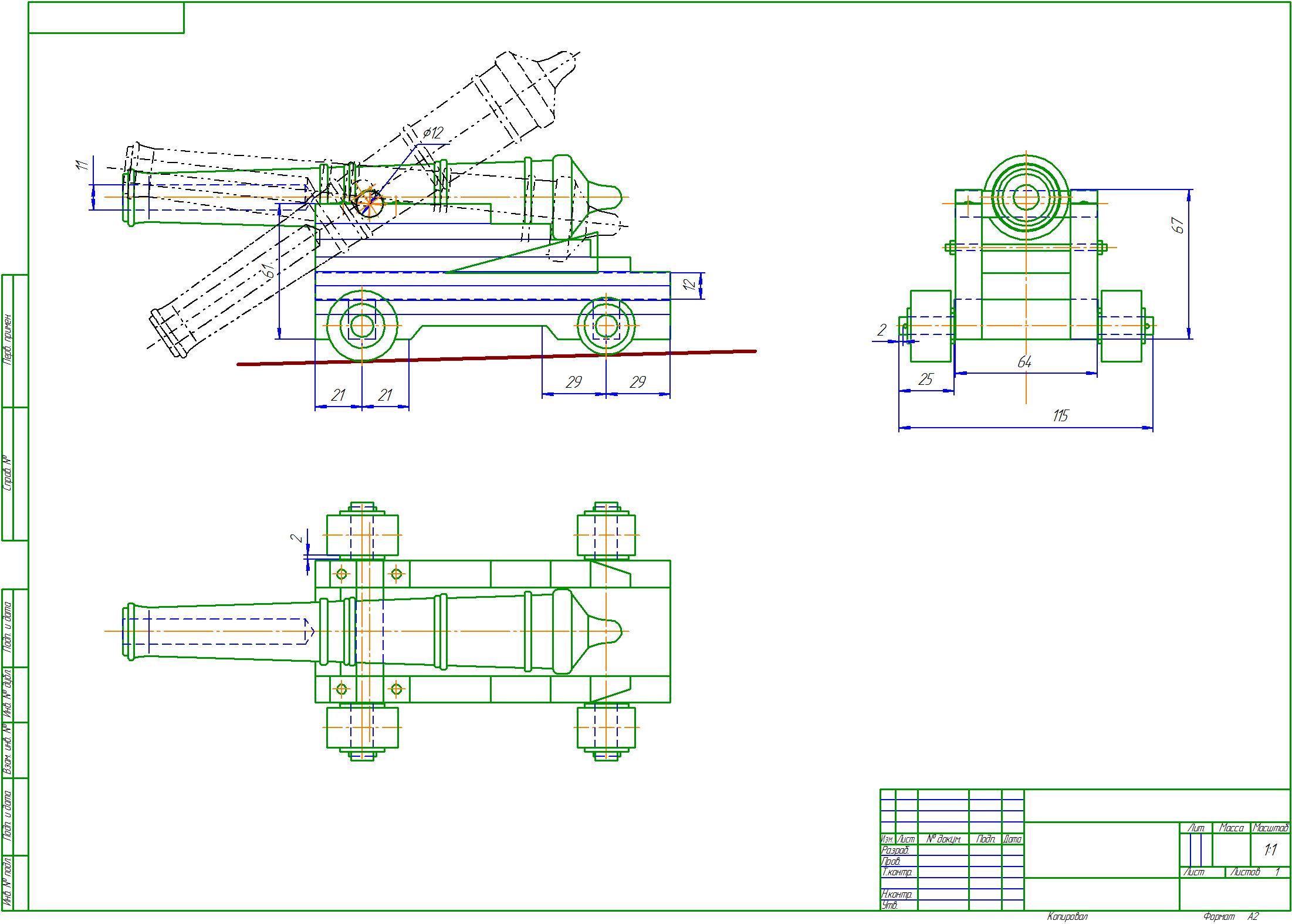

Чертеж для пояснительной записки был разработан уже по факту, но это секрет ))) !
Проект заслуженно получил «Отлично» и занял почетное место на полке.
